Will man ein altes, röhrenbestücktes Batteriegerät betreiben, so kommt man nicht umher, die entsprechenden Spannungen für Anode, Heizung und Gitter einer Batterie oder Netzanode zu entnehmen. Da die hierfür notwendigen Batterien im Handel nicht mehr erhältlich sind und Netzanoden auch nicht gerade in jeder Bastelkiste vorhanden sein dürften, ist guter Rat teuer. Hier gibt es zwei Lösungsmöglichkeiten.

Die erste wäre die Reihenschaltung von mehreren Batterien, um so die gewünschte Spannung zu erhalten. Jedoch benötigt man für die relativ geringe Anodenspannung von 90 Volt bereits 10 Blocks a 9 Volt. Da die Preise für Batterien relativ hoch liegen, ist diese Lösung recht teuer, somal Batterien die unangenehme Eigenschaft besitzen, immer dann leer zu sein, wenn man es am wenigsten erwartet.

Eine elegantere Möglichkeit wäre der Bau eines geeigneten Netzgerätes, also eine moderne Netzanode. Beim Durchstöbern von Literatur habe ich einige Bauanleitungen gefunden. Doch ein Nachbau erwies sich als recht schwierig, weil die notwendigen Ersatzteile in keinem Elektronik - Versand zu finden waren. Das Problem lag jedesmal darin, den richtigen Netztrafo für die vielen unterschiedlichen Ausgangsspannungen zu finden. Läßt man einen passenden Trafo wickeln, entstehen erhebliche Kosten. Es mußte also eine Schaltung her, die mit handelsüblichen Bauteilen erstellt werden kann und zudem noch preiswert ist.

Die Schaltung sollte folgende Eigenschaften erfüllen:

- relativ günstig in der Herstellung
- nur handelsübliche Bauteile
- Anodenspannung zwischen 25 Volt und 200 Volt in Schritten zu 25 Volt
- Gitterspannung zwischen 3 Volt und 18 Volt in Schritten zu 2 bzw. 3 Volt
- Heizspannung wahlweise 2 Volt oder 4 Volt

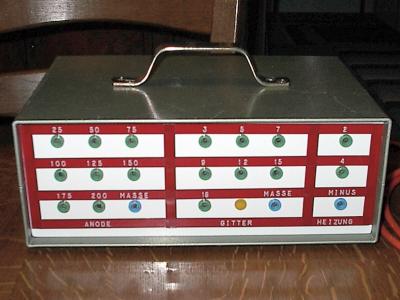

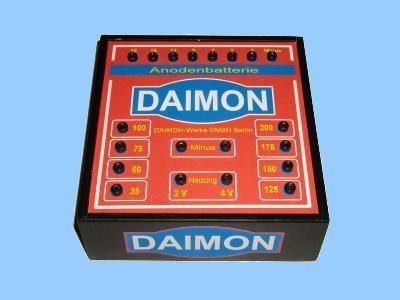

- Abgriff aller Spannungen gleichzeitig, also ähnlich einer alten Anodenbatterie

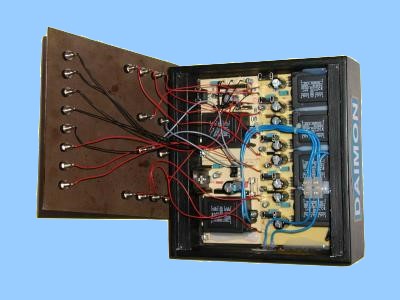

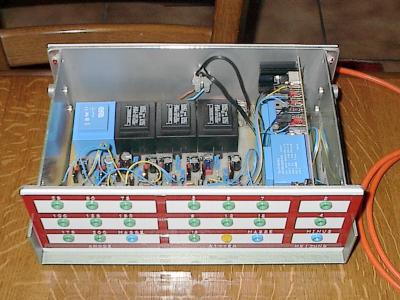

Um diese Forderungen zu erfüllen, habe ich drei kleine Schaltungen entworfen. Die erste generiert die acht unterschiedlichen Anodenspannungen. Die zweite liefert 3V, 5V, 7V, 9V, 12V, 15V und 18V Gitterspannung. Die dritte ist für die Heizspannungen von 2V und 4V verantwortlich.

In den nachfolgenden Spalten sind die Schaltbilder und die Stücklisten der drei Platinen zum Download aufgeführt. Eine kurze Anleitung zum Nachbau ist ebenfalls vorhanden.
